FASTSNAP复合体
FASTSNAP-电磁研究的先进系统
FastSnap是一个多通道自动控制遥测系统，可确保瞬变电磁/时域电磁、频率探测、激电和直流技术。
●该系统是迄今为止同类产品中先进的，提供了技术规格和全面的软件包，并且成本低廉。
●该软件简化了地面瞬变电磁测量的所有方面，从自动地理信息系统测量规划到先进的自动采集、自动处理和建模反演能力。
●电磁法中的高分辨率。
●非接地方形回路用作电磁场的发射器和接收器，允许在任何条件下进行研究。
●感应电磁场自由穿过高阻地层（盐层、侵入体）进入剖面深度。
●与使用接地线相比，对截面上部的不均匀性（静态位移）的敏感性较低。
●地质层的电阻率取决于其岩性、储层性质和饱和度类型。
|
Field excitation |
励磁 |
|
Reservoir |
储水层 |
|
Primary EM field |
主电磁场 |
|
Signal recording |
信号记录 |
|
Secondary EM response |
二次电磁响应 |
|
Reservoir |
储水层 |
测量阵列
|
GPS |
全球定位系统 |
|
Receiver |
接收器 |
|
External power supply |
外部电源 |
|
Receiver loop |
接收器回路 |
|
Connection cable |
连接电缆 |
|
Transmitter |
发射机 |
|
GPS |
全球定位系统 |
|
Control cable |
控制电缆 |
|
GPS |
全球定位系统 |
|
USB cable |
传输线 |
|
Receiver loop |
接收器回路 |
|
Laptop |
笔记本电脑 |
|
Digital cable lines |
数字电缆线路 |
|
Line adapter |
线路适配器 |
|
GPS |
全球定位系统 |
|
Receiver loop |
接收器回路 |
|
Transmitter loop |
发射机回路 |

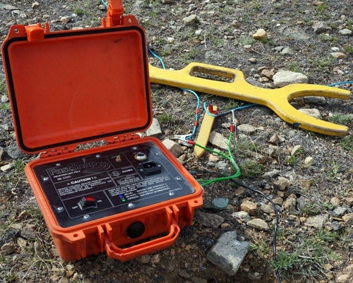

FastSnap接收器单元的规格
|
接收器输入/模数转换器 |
两个输入端：标准ADC：△∑24位；快速模数转换器：直接采样，14位； |
|
时间采样率和范围（位在括号中） |
快速模数转换器：25 ns（14位）、100 ns（16位）、800 ns（18位）；6.4μs（22位）；标准模数转换器：25.6μs，204.8μs（24位）； |
|
带宽 |
0.33赫兹至20兆赫 |
|
每次实现的数字化计数数（脉冲/信号） |
14500 |
|
记录时间范围 |
快速模数转换器：25 ns–92.8 ms标准模数转换器：25.6μs–2.96 s |
|
最大输入电压 |
快速模数转换器：±1V；标准模数转换器：±4V； |
|
输入信号增益 |
快速ADC：增益从1到140；最大增益×280（分别指定）。标准ADC：增益因子：1、2、4、8、16、32、64； |
|
输入阻抗 |
快速ADC:5千欧（回路）；2兆欧（地线）；标准ADC:2兆欧（通用）； |
|
同步系统 |
GPS或外部 |
|
定位 |
内部GPS，12个通道 |
|
功率和电荷 |
电源：一个内部非手持检票机电池，6 V/7.2 Ah（CSB GP-672或兼容）；内部电池充电：内置110/220 V充电器；12 V外部电源，通过外部电源电缆（例如来自汽车电池）。 |
|
数据传输 |
现场双线电缆（双绞线）的数字线，1至400 m。 |
|
大小 |
235×181×104mm |
|
重量 |
3.6千克（带电池） |
FastSnap接收单元的特点
●全波形数据采集，以实现更好的质量控制和先进的后处理
●每个接收器有两个ADC–14位（快速）和24位（标准），以便在早期和后期获得较好的分辨率
●接收器可以使用常规线环或有源传感器工作
●数据在采集过程中与所有相关定位信息一起直接存储在笔记本电脑上
FastSnap发射单元的规格
|
输出电压 |
6至330 V直流电压（可选1000 V） |
|
输出电流（变送器回路） |
0.05-30 A（可选45 A，TX电源升级） |
|
最大输出功率 |
1200瓦（可选1800瓦，TX电源升级） |
|
正负脉冲时间（通断时间） |
开/关时间：20、40、100、200、500、1000毫秒开/关时间比：1：1，3：1，无暂停 |
|
电流周期对工业噪声频率的支持 |
支持，周期倍数为50赫兹 |
|
同步系统 |
GPS或外部 |
|
定位 |
内部GPS，12个通道 |
|
不同大小回路小电流（0.5A）关断时间（斜坡速度） |
回路：25×25m:1～2μs；100×100m:4～10μs； |
|
功率和电荷 |
电源：-内部非手持检票机电池，6 V/7.2 Ah（CSB GP-672或兼容）；内部电池充电：内置110/220 V充电器；12 V外部电源/充电，通过外部电源线（例如来自汽车电池）。 |
|
管理 |
PC（软件）通过DLA TX控制端口或RS232接口（COM端口）。控制电缆可达到100米长；内置控制面板，带OLED显示屏和键盘。 |
|
大小 |
37.1×25.8×15.2厘米 |
|
重量 |
7.2千克（带电池） |
●额定电流30安培
●非常快的关闭时间（25m回路为1-2μs，100m回路为2.5-4.5μs）
●PC控制电流选择器
●PC控制阻尼电阻
●GPS或电缆同步
●开/关时间：2040102005001000 ms
●可变占空比：1:1、3:1等
●接收器、发射机和PC机之间的数据交换
●通过GPS或电缆同步
●提供单/双通道选项
|
↑USB↑ |
↑通用串行总线↑ |
|
FastSnap |
快速捕捉 |
|
DIGITAL LINE ADAPTER DLA-2 |
数字线路适配器DLA-2 |
|
4 CHANINELS |
4个通道 |
|
↓D.LINES CONNECTOR ↓ |
↓D. 线路连接器↓ |
|
↓CONTROL↓ |
↓控制↓ |
FastSnap软件包
GIS测量规划/数据库管理
●使用注册卫星图像或数字地图进行设计调查
●测量线可以有任何形状或上传的GPS轨迹
●沿测量线自动生成回路坐标
●可将GPS坐标传输至Rx和Tx回路转角的手持装置
●导入并导出到ArcView和MapInfo
自动采集软件
●完全控制所有采集参数
●记录全波形数据
●高级示波器功能
●自动记录GPS数据
●实时可见Tx和Rx的GPS定位
●测量站的快速数据处理
高级处理软件
●整个数据集的自动处理
●高级滤波、插值和叠加算法
●光谱和统计分析
●在处理/再处理过程中，可以随时由用户分配和更改时间闸
●易于输出为多种格式
反演/建模
●正演模拟
●一维层状地球模型
●以剖面或深度切片表示的电阻率模型
●IP影响的帐户
●GPS位置和高程的自动输入
●可以估计斜坡（电流关断持续时间）的影响
获取
相对于剖面线的回路安装方法
