加拿大Geonics公司是专门研制和生产时间域电磁仪的专业公司，共有近20种时间域电磁测量仪，应用于

各种不同目的和场合，在世界上享有很高声誉。该公司自1978年研制和生产瞬变电磁仪以来，已更新换代

多次，目前在市场上销售的PROTEM47、PROTEM47HP（井下探水系统），PROTEM57-MK2和PROTEM67瞬变电磁

仪占据着世界上该类仪器的很大市场份额。

PROTEM瞬变电磁仪的主要特点：

●  三分量同时观测，有30个观测道。

●  关断时间短信息量大：关断时间是瞬变电磁仪的重要技术指标之一，关断时间长，将失掉浅层信号，

减弱二次场强度，直接影响探测效果。PROTEM47关断时间可短至0.5μv.关断时间取决于发射机性能、发

射电流大小和发射线圈尺寸。

●  分辨率高，动态范围大：由于瞬变电磁场从早期到晚期的变化幅度从n×105μv到0.nμv。达6个量级

，所以要求信号分辨率和动态范围都要高。PROTEM的信号分辨率为24位，系统分辨率为29位，动态范围达

175dB。

●  信噪比高：PROTEM瞬变电磁仪采取多种措施提高信噪比，包括压制工频干扰，采用“聪明叠加”技术

和提高重复率等等。重复率是指1秒之内能发射多少个双极性脉冲。PROTEM的重复率为237.5HZ-0.25HZ，

即4.2ms-25ms,可选。因此它在30秒观测时间内可以发射14,250-2,400个脉冲信号和接收到同样多的瞬变

电磁信号。如果重复率为25HZ－0.416HZ，即40ms-24,000ms,它在30秒观测时间内仅能发射和接收到1,500

个－0.083个信号，也即在相同的观测时间内前者比后者的信噪比高10倍。

●  观测装置灵活  ：瞬变电磁法有五种野外观测装置，它适用于不同的勘探目标和深度。这五种装置是

：①重叠回线,②中心回线,③偶极④大定回线外，观测⑤大定回线内观测。前三种装置适合浅层勘探，后

两种适合深层勘探。由于PROTEM瞬变电磁仪采用发射和接收分离结构，所以除重叠回线装置外，它适合其

它四种装置。但如果采用发射和接收一体化装置，则仅适合重叠回线装置，当采用其它四种观测装置时，

就必须把接收线圈中的微弱瞬变场信号、用一条较长的信号电缆传输给接收机，从而带进不可预测的干扰

。

● 勘探深度大：瞬变电磁法勘探深度H，由下式近似表达，
　　H=0.55(Mρ/RmN)1/5
M=IS为发射磁矩（I为发射电流，S为发射线圈面积），ρ为大地平均电阻率值，RmN为取决于仪器信号比

和抗干扰能力的极小可分辨信号值。可见在S和ρ一定的情况下，勘探深度H取决于发射机的极大输出电流

I，而I又取决于发射机的极高输出电压。在浅层勘探时，发射磁矩M对任何型号的瞬变电磁仪都不是问题

；但在深层勘探时，由于要采用大面积（S）发射线圈，电阻值大，因此要获得大的发射电流I，就必须应

用高输出电压的发射机。PROTEM应用的大功率发射机TEM67和加强型TEM67，其发射电压高达150V和240V，

因此在大面积（S）发射线圈情况下，也能输出很大的发射电流值。如果发射机的极高输出电压只有100V

，那就很难用于深层勘探。

●  稳定性高，工作温度宽：稳定性包括观测的重复性和仪器故障率。PROTEM的观测重复性为100%，仪器

故障极低。PROTEM工作温度范围为-40℃－+60℃，在任何季节，任何地区均可顺利地进行观测；如果工作

温度范围很窄，那就只能在合适的季节或合适的地区进行野外观测。

二、PROTEM瞬变电磁仪主要应用领域

●在地面探测含水层，断层含水性，煤层结构和陷落住；
●在井下探测采区内部和外围以及掘进头前方的储水结构；
●探测良导性矿体埋深和产状，探测蕴矿构造；
●探测老窑及其含水性；
●工程勘探和环境勘探。

三、PROTEM瞬变电磁仪的类型

●  TEM47，极大勘探深度150m，统称PROTEM47
●  TEM57-MK2，极大勘探深度500m，统称PERTEM57
●  TEM-67，极大勘探深度1000m-1200m，统称PROTEM67
●  加强型TEM67,极大勘探深度2000m
●  TEM47Hp，井下探水，探测距离100m-120m，统称加强型PROTEM47HP
●  BH43-3钻井内三维瞬变电磁仪，可在2,000m深钻孔内工作，探测半径120m

四、PROTEM瞬变电磁仪性能和技术指标

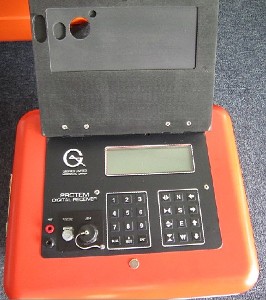

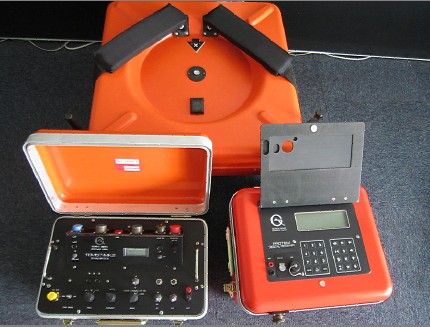

PROTEM接收机：

PROTEM接收机是PROTEM瞬变电磁仪系列中的通用接收机，可实现三分量同时接收，电缆或晶体同步，有30

个观测道，24位信号分辨率和29位系统分辨率,有27个基本频率，积分时间从0.5秒-120秒，工作温度-40

℃到+60℃，防水、防潮、防震，重15Kg。

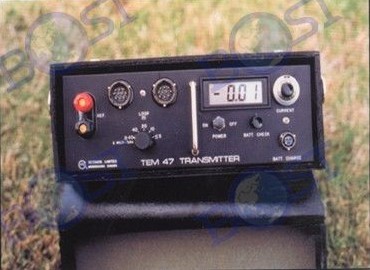

TEM47和TEM47HP发射机：

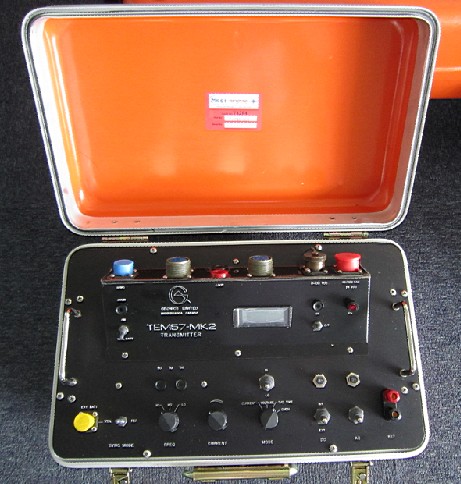

TEM57-MK2是TEM57的升级型，与PROTEM数字接收机搭配使用，便构成PROTEM57瞬变电磁系统。TEM57-MK2在内部电源供电时发射功率达1500W，是一种非常轻便的中功率时间域电磁发射机。内部电源电压18—60V可变，可与发射线圈实现极佳匹配。如使用外部电源，发射功率可达3800W，电压可达160V。


TEM57-MK2是一种完美的中功率发射机，勘探深度达500m。


可自动显示关断时间。配备短参考电缆、轻便发射机和三维接收线圈的TEM57-MK2，可圈定深至250m－300m的形态复杂的构造和矿体。如果采用晶体同步和大发射线圈，它可圈定埋深至500m的矿体和目标体。通过反演解释，可给出矿体的电导率、倾角和延伸等参数。

技术指标：

●  电流波型：偶极方波，占空系数50%
●  基本频率：3，7.5，30Hz（功率传输线为60Hz时）
                 2.5，6.25，25Hz（功率传输线为50Hz时）
    如果用电缆同步，可以达到1Hz以下的基频
●  关断时间：20到115μs，依赖发射线圈尺寸，匝数和发射电流大小
●  发射线圈尺寸：单匝可任意尺寸，但极小电阻不应低于0.7欧姆，极大发射线      圈可到300×600m
●  输出电压：18伏—60伏连续可调，当外接电源时可达180伏
●  同步：电缆或高稳定性晶体同步
●　输出电流：最大28A
●  工作温度：-40℃—+60℃
●　关断时间显示：自动显示关断时间
●　电源：1800瓦，110/220V单项发电机供电或2－6个12伏电瓶直流供电
●　防护：电和电磁防护
●　重量：15公斤
●  尺寸：43 x 25 x 25 厘米

TEM67发射机：

    这是大功率发射机，它是在TEM57-MK2发射机基础上加一个功率模块，构成TEM67发射机。这就是说，增加一个功率模块并配备一台5,000W发电机，就可将TEM57-MK2升级为TEM67。反之，如果对某些勘查任务而言无需TEM67发射机，只用TEM57-MK2，便可大大减轻重量。TEM67的输出电压18-150V连续可调用，可自动显示关断时间。


配备三维接收线圈的PROTEM67，是一种理想的探测深部高导矿体，蕴矿构造，含水构造以及其它地质目标体的极佳瞬变电磁法仪器，其勘探深度可达1,000m－1,2000m。
