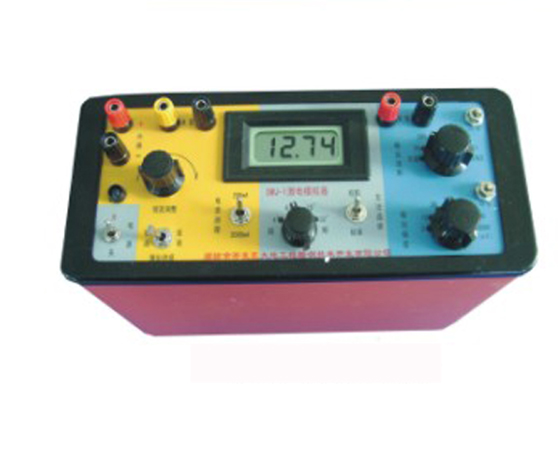

DWJ-1激电模拟器是与激电接收机配套使用的专用仪器，主要可用于检验接收机的性能及岩矿石标本的电性测定。



     主要功能有两部分：其一，输出与激电接收机周期相同的方波、阶梯波和衰减波。方波用来模拟一次场电位差在一个供电周期中的变化过程；阶梯波用来模拟一次场与二次场的比值；衰减波用来模拟供电断电后二次场电位差的变化过程。以上三种波形用来检查激电接收机的工作状态及多台接收机的一致性；其二，该仪器还具备微功率发送机功能，因为与激电接收机配套的大功率激电发送机一般不能工作在输出电流100mA以下，所以在野外工作中进行岩矿石标本电性测定时，由于供电电流只需十几毫安以下，这就必须用DWJ-1激电模拟器中的微功率发送机功能才能完成。



1、模拟器部分：

      周    期：4"、8"、16"、32"。

      输出电压：1mv、3mV、10 mV、30 mV、100 mV、300 mV、1000 mV、3000 mV八档。

      波形输出：±2%阶梯波、±20%阶梯波、方波、衰减波。

2、发送机部分：

      周    期：4"、8"、16"、32"。

      发送电流：0.001mA～200mA。（发送电源需外接，根据需要用6—24V电瓶，或一号碱性高能干电池串联）

      发送电压：≤100V。在恒流档，恒流电流≤100mA（视供电电压而定）。

3、仪器电源：8节五号电池，1块9V电池。

4、重量：2.5Kg



          DWJ-1模拟器正在检测DWJ-3A激电接收机      DWJ-1模拟器正在进行岩矿石标本电性参数测定
