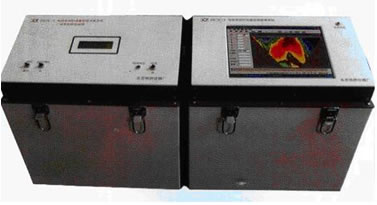

DCX-1 型电阻率层析成像数据采集系统分为 DCX -1A 型集中式电阻率层析成像数据采集系统和 DCX-1B

型分布式电阻率层析成像数据采集系统。既可以做电阻率层析成像探测，亦可做极化率层析成像探测。可

用于找矿、找水、工程及水文地质勘探、地下建筑体（古墓、防空洞）以及地下溶洞、地裂缝等勘探。此

产品突破传统设计方式，获得多项国家专利。

二、应用领域

DCX-1 型电阻率层析成像数据采集系统可用于找矿、找水、工程及水文地质勘探、地下建筑体（古墓、防

空洞）以及地下溶洞、地裂缝等勘探。

三、主要特点

■ DCX -1A 型集中式电阻率层析成像数据采集系统的特点

1、由工控机做主控器，采用大屏幕 LCD 显示器并附有触摸屏，数据处理能力强，存储数据量大，界面友好，易于操作。

2、LCD 彩显可实时显示测量数据，如：电流、电压、电阻率、极化率等、工作状态、当前测量层位、A，B，M，N 各电极工作位置、电位曲线显示、视电阻率彩色剖面图像，显示内容丰富，测量进程直观。

3、集中式多路电极转换器采用复合控制技术，精简了硬件规模，使控制电极道数增多，本系统以 120 道为基本组态，可以方便地做长剖面的 “ 滚动 ” 测量。为满足特殊用户需求，可以接受 240 道测量系的订货。

4、采用双向覆盖电缆，使现场布线与分布式仪器的布线速度相当，与以往普通式连接电缆相比，施工简化，降低了劳动强度，提高了工作效率。电缆接头均有防水功能，可在水中作业。

5、系统测量通道数量多，而且易于扩大测量通道数，使之探测有效空间增大，便于增加勘探深度和提高探测分辨率。

■ DCX-1B 型分布式电阻率层析成像数据采集系统的特点

1、DCX-1B 型系统采用分布式结构，其电极转换器与电缆串接，每个转换器控制盒都设有微处理器芯片，控制准确快速，各串电缆可随意串接并自动排序编址，野外施工方便。

2、测量主机与 DCX -1A 型系统的主机相同，有 PC 机及大屏幕 LCD 显示器并附有触摸屏。 LCD 彩显可

实时显示测量数据，如：电流、电压、电阻率、极化率等、工作状态、当前测量层位、A， B，M，N各电

极工作位置、电位曲线显示、视电阻率彩色剖面图像，显示内容丰富，测量进程直观。

3、现有120道、180道、240道基本配置。

4、每六个电极盒为一串，视需要串接控制电极数。电缆（Φ 7mm ）以及电极盒（Φ 22 × 170mm ）均

防水，可在水中作业。

四、技术指标

■ 电压测量范围：±4V;精度优于 ±0.5% ；分辨率 1 μ V
■ 电流测量范围：± 4A;精度优于 ±0.5% ；分辨率 1 μ A
■ 供电电压：最高700V
■ 工频抑制：优于80 dB
■ 输入阻抗：≥ 20M Ω
■ 自电补偿方式及范围：全量程跟踪式自动补偿
■ 工作环境温度：- 10 ℃～50 ℃
■ 工作环境湿度：90% RH
■ 测量装置模式：温纳、偶极 - 偶极、微分、复合对称四极、三极滚动、二极测深、二极剖面等，可根
